产品概述 产品概述

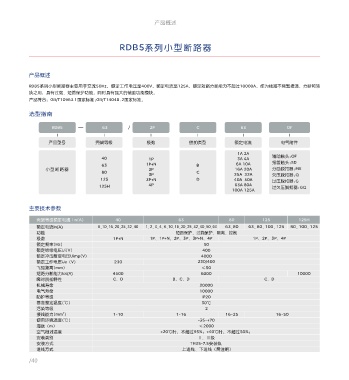

RDB5系列小型断路器 RDB5LE系列剩余电流动作断路器

产品概述 产品概论

RDB5系列小型断路器主要用于交流50Hz，额定工作电压至400V，额定电流至125A，额定短路分断能力不超过10000A，作为线路不频繁接通、分断和转 RDB5LE系列剩余电流动作断路器主要用于交流50Hz，额定电压至400V，额定电流至125A，额定短路分断能力不超过10000A的线路中，作为负载线路的
换之用，具有过载、短路保护功能。同时具有强大的辅助功能模块。 漏电（触电）、过载和短路保护，也可作为线路不频繁接通、分断和转换之用。
产品符合：GB/T10963.1国家标准;GB/T14048.2国家标准。 产品符合：GB/T16917.1国家标准;GB/T14048.2国家标准。

选型指南 选型指南

RDB5 63 / 2P C 63 OF RDB5LE 32 / 2P 30mA C 32 OF

产品型号 壳架等级 极数 脱扣类型 额定电流 电气附件
产品型号 壳架等级 极数 额定剩余动作电流 脱扣类型 额定电流 电气附件
1A 2A
40 1P 3A 4A 辅助触头:OF 32 1P+N 1A 2A 3A 辅助触头:OF
63 1P+N B 6A 10A 报警触头:SD 40 2P 15mA 4A 6A 10A 报警触头:SD
小型断路器 2P 16A 20A 分励脱扣器:MX 剩余电流 30mA C 16A 20A 分励脱扣器:MX
80 C 3P 25A 32A
3P 25A 32A 欠压脱扣器:Q 63 欠压脱扣器:Q
125 3P+N D 40A 50A 过压脱扣器:G 动作断路器 100 3P+N 50mA D 40A 50A 过压脱扣器:G
125H 4P 63A 80A 过欠压脱扣器:GQ 4P 100mA 63A 80A
100A 125A 125H 100A 过欠压脱扣器:GQ

主要技术参数
主要技术参数
壳架等级额定电流Ｉn(A) 40 32 63 100 125H
壳架等级额定电流Ｉn(A) 40 63 80 125 125H 6、10、16、20、 1、2、3、4、6、10、 1、2、3、4、6、10、16、 80 100、 、
额定电流In(A) 63 80 100、 、
额定电流In(A) 6、10、16、20、25、32、40 1、2、3、4、 6、10、16、20、25、32、40、50、63 63、80 63 80 100 125、 、 、 80 100 125、 、 25、32、40 16、20、25、32 20、25、32、40、50、63 125
功能 短路保护、过载保护、隔离、控制 功能 短路保护、过载保护、漏电保护、隔离、控制
极数 1P+N 1P、1P+N、 2P、3P、3P+N、 4P 1P、2P、3P、4P 极数 1P+N 1P+N、2P、3P、3P N、4P+ 1P+N、2P、3P、3P N、4P+
额定频率(Hz) 50 额定频率(Hz) 50
额定绝缘电压Ui(V) 400 额定绝缘电压Ui(V) 400
额定冲击耐受电压Uimp(V) 4000 额定冲击耐受电压Uimp(V) 4000
额定工作电压Ue（V) 230 230/400 额定工作电压Ue（V) 230/400
飞弧距离(mm) ≤50 额定剩余动作电流(mA) 15 30、50 100、 、
短路分断能力Ics(A) 4500 6000 10000 短路分断能力Ics(A) 4500 6000 10000
瞬时脱扣特性 C、D B、C、D C、D 瞬时脱扣特性 C、D
机械寿命 20000 机械寿命 20000
电气寿命 10000 电气寿命 10000
防护等级 IP20 防护等级 IP20
基准整定温度(℃) 30℃ 基准整定温度(℃) 30℃
污染等级 2 污染等级 2
接线能力(mm 2 ) 1 10~ 1 16~ 16 25~ 16 50~ 接线能力(mm 2 ) 1 10~ 1 16~ 16 50~
使用环境温度(℃) -35 +70~ 使用环境温度(℃) -35~+ 70
海拔（m） ≤2000 海拔（m） ≤2000
空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%； 空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%；
安装类别 Ⅱ、Ⅲ级 安装类别 Ⅱ、Ⅲ级
安装方式 TH35-7.5安装轨 安装方式 TH35-7.5安装轨
进线方式 上进线、下进线（需注明） 进线方式 上进线
