产品概述                                                     产品概述

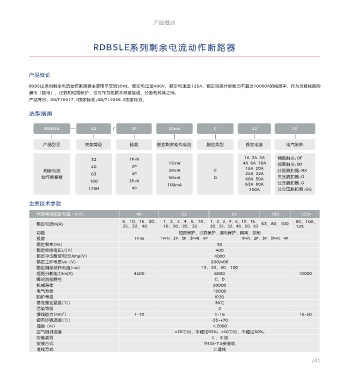

 RDB5系列小型断路器                        RDB5LE系列剩余电流动作断路器





 产品概述       产品概论

 RDB5系列小型断路器主要用于交流50Hz,额定工作电压至400V,额定电流至125A,额定短路分断能力不超过10000A,作为线路不频繁接通、分断和转  RDB5LE系列剩余电流动作断路器主要用于交流50Hz,额定电压至400V,额定电流至125A,额定短路分断能力不超过10000A的线路中,作为负载线路的
 换之用,具有过载、短路保护功能。同时具有强大的辅助功能模块。  漏电(触电)、过载和短路保护,也可作为线路不频繁接通、分断和转换之用。
 产品符合:GB/T10963.1国家标准;GB/T14048.2国家标准。  产品符合:GB/T16917.1国家标准;GB/T14048.2国家标准。

 选型指南       选型指南

 RDB5  63  /  2P  C  63  OF  RDB5LE  32    /      2P            30mA             C             32             OF


 产品型号  壳架等级  极数   脱扣类型  额定电流  电气附件
                 产品型号            壳架等级             极数        额定剩余动作电流          脱扣类型           额定电流           电气附件
 1A 2A
 40  1P  3A 4A   辅助触头:OF           32            1P+N                                       1A  2A  3A    辅助触头:OF
 63  1P+N    B  6A 10A   报警触头:SD   40             2P            15mA                        4A  6A  10A    报警触头:SD
 小型断路器  2P    16A 20A   分励脱扣器:MX  剩余电流                          30mA             C           16A  20A    分励脱扣器:MX
 80  C                                            3P                                         25A  32A
 3P  25A  32A   欠压脱扣器:Q            63                                                                    欠压脱扣器:Q
 125  3P+N      D  40A  50A   过压脱扣器:G  动作断路器  100  3P+N         50mA             D           40A  50A    过压脱扣器:G
 125H  4P  63A 80A   过欠压脱扣器:GQ                    4P            100mA                        63A  80A
 100A 125A                        125H                                                        100A       过欠压脱扣器:GQ

            主要技术参数
 主要技术参数
               壳架等级额定电流In(A)                        40               32                 63            100        125H
 壳架等级额定电流In(A)  40  63  80  125  125H          6、10、16、20、    1、2、3、4、6、10、     1、2、3、4、6、10、16、               80 100、  、
               额定电流In(A)                                                                           63 80 100、  、
 额定电流In(A)  6、10、16、20、25、32、40  1、2、3、4、 6、10、16、20、25、32、40、50、63  63、80  63 80 100 125、 、  、  80 100 125、  、  25、32、40  16、20、25、32  20、25、32、40、50、63  125
 功能  短路保护、过载保护、隔离、控制  功能                                            短路保护、过载保护、漏电保护、隔离、控制
 极数  1P+N  1P、1P+N、 2P、3P、3P+N、 4P  1P、2P、3P、4P  极数  1P+N    1P+N、2P、3P、3P N、4P+           1P+N、2P、3P、3P N、4P+
 额定频率(Hz)  50  额定频率(Hz)                                                           50
 额定绝缘电压Ui(V)  400  额定绝缘电压Ui(V)                                                    400
 额定冲击耐受电压Uimp(V)  4000  额定冲击耐受电压Uimp(V)                                          4000
 额定工作电压Ue(V)  230  230/400  额定工作电压Ue(V)                                         230/400
 飞弧距离(mm)  ≤50  额定剩余动作电流(mA)                                                15 30、50 100、  、
 短路分断能力Ics(A)  4500  6000  10000  短路分断能力Ics(A)     4500                          6000                            10000
 瞬时脱扣特性  C、D  B、C、D  C、D  瞬时脱扣特性                                                 C、D
 机械寿命  20000   机械寿命                                                              20000
 电气寿命  10000   电气寿命                                                              10000
 防护等级  IP20    防护等级                                                              IP20
 基准整定温度(℃)  30℃  基准整定温度(℃)                                                       30℃
 污染等级  2       污染等级                                                                2
 接线能力(mm 2 )  1 10~  1 16~  16 25~  16 50~  接线能力(mm 2 )  1 10~                   1 16~                           16 50~
 使用环境温度(℃)  -35 +70~  使用环境温度(℃)                                                 -35~+ 70
 海拔(m)  ≤2000  海拔(m)                                                            ≤2000
 空气相对温度  +20℃时,不超过95%;+40℃时,不超过50%;  空气相对温度                       +20℃时,不超过95%;+40℃时,不超过50%;
 安装类别  Ⅱ、Ⅲ级    安装类别                                                             Ⅱ、Ⅲ级
 安装方式  TH35-7.5安装轨  安装方式                                                     TH35-7.5安装轨
 进线方式  上进线、下进线(需注明)  进线方式                                                        上进线
