产品概述                                                                                                                              技术参数

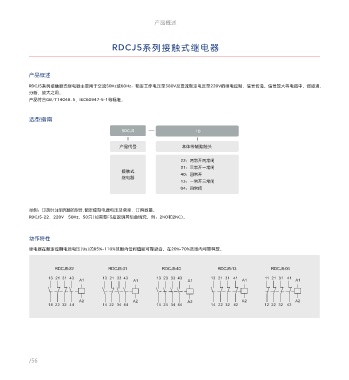

                                           RDCJ5系列接触式继电器                                                                                                                     RDCJ5系列接触式继电器





            产品概述                                                                                                                              主要技术参数

            RDCJ5系列接触器式继电器主要用于交流50Hz或60Hz,额定工作电压至380V及直流额定电压至220V的继电控制、信号传递,信号放大等电路中,做接通、                                                       项目                           RDCJ5-22         RDCJ5-31       RDCJ5-40        RDCJ5-13         RDCJ5-04
            分断、放大之用。
                                                                                                                                                常开辅助触头对数                        2                3               4               1                0
            产品符合GB/T14048.5、IEC60947-5-1等标准。
                                                                                                                                                常闭辅助触头对数                        2                1               0               3                4
                                                                                                                                                额定绝缘电压V                                                          690
            选型指南                                                                                                                                约定发热电流A                                                          10
                                                                                                                                                                 AC-15                                          360VA
                                              RDCJ5                       10                                                                    额定控制容量
                                                                                                                                                                 DC-13                                          33W
                                                                                                                                                线圈功率消耗VA                                                    起动68、吸持9
                                              产品代号                   本体带辅助触头
                                                                                                                                                操作频率次/h                                                         1200
                                                                                                                                                电寿命万次                                                           120
                                                                    22:两常开两常闭
                                                                                                                                                额定控制电流电压AC V(50Hz)                           24、36 48、  、 110、 127、 220 240 380 415 440、  、  、  、
                                                                    31:三常开一常闭
                                              接触式                                                                                               污染等级                                                             3级
                                                                    40:四常开
                                              继电器                                                                                               安装类别                                                            III类
                                                                    13:一常开三常闭
                                                                    04:四常闭                                                                      额定冲击耐受电压Uimp                                                   6000V
                                                                                                                                                额定频率                                                            50Hz
                                                                                                                                                防护等级                                                            IP20
            举例:订货时注明完整的型号、额定控制电源电压及频率、订购数量。
            RDCJ5-22、220V  50Hz、50只(如需要F5应说明其组合情况,例:2NO和2NC)。
                                                                                                                                              外形安装尺寸

            动作特性
                                                                                                                                                                                                                                 4.5mm
            继电器在额定控制电源电压(Us)的85%~110%范围内任何值能可靠吸合,在20%-70%范围内可靠释放。


                      RDCJ5-22            RDCJ5-31            RDCJ5-40            RDCJ5-13            RDCJ5-04
                   13 21  31 43        13 21 33 43         13 23 33 43          13 21 31 41         11 21 31  41                                                              74.5mm   35mm                                                 50/60mm
                               A1                  A1                  A1                  A1                  A1



                               A2                  A2                  A2                  A2                  A2                                                45.5mm                        82.5mm
                   14 22  32 44        14 22 34 44         14 24 34 44          14 22 32  42        12 22 32  42
                                                                                                                                                                58mm                               114.5mm                       35mm
                                                                                                                                                                 71mm                               139.5mm









            /56                                                                                                                                                                                                                                         /57
