P. 30

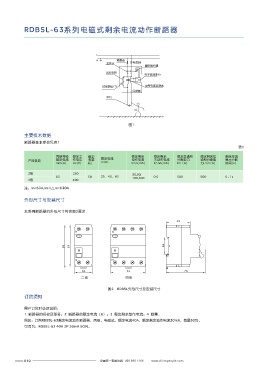

RDB5L-63系列电磁式剩余电流动作断路器                                                                                                 RDX6-63DC系列直流小型断路器





                                                                                                                                                                   产品概述
                                            L
                                            N        熔断器
                                                主开关         电源侧                                                                                                    RDX6-63/DC直流小型断路器 主要用于直流电路 额定工作电压至1000V,额定电流至63A,
                                                                                                                                                                                       ,
                                                                                                                                                                                                      ,
                                                                 漏电脱扣器
                                                                                                                                                                    额定运行短路分断能力不超过6KA的保护配电线路中 作为线路不频繁接通、分断和转换之用,
                                                                                                                                                                                                        ,
                                                试验电阻
                                                                 电子控制部分                                                                                            具有过载、 短路保护功能。同时具有强大的辅助功能模块,如辅助触点、带报警指示触点、 分
                                                                                                                                                                   励脱扣器、 欠压脱扣器、远程脱扣控制等模块。
                                              试验按钮(T)            零序电流互感器                                                                                           产品符合:GB/T 14048.2、IEC60898-2标准。
                                                            负荷侧
                                                电灯
                                                                                                                                                                   选型指南
                                                            I
                                                                                                                                                                       RDX6       63         DC          C        63A         1P
                                                                                                                                                                      产品型号      壳架等级         代号       脱扣类型       额定电流        极数
                                                          图1

            主要技术数据                                                                                                                                                                                                1A
                                                                                                                                                                                                                  2A
            断路器基本参数见表1                                                                                                                                                                                            3A
                                                                                                                                                                                                                  4A
                                                                                                           表1                                                                                                     6A
                                                                                                                                                                                                                  10A         1P
                                                                                                                                                                     小型断路器        63        直流          C         16A         2P
                          壳架等级   额定工    额定    额定电流          额定剩余     额定剩余       额定接通和     额定剩余接      剩余电流                                                                                                         20A         3P
              产品极数        额定电流   作电压    频率                  动作电流     不动作电流      分断能力      通和分断能      最大分断                                                                                                         25A
                          Inm(A)  Ue(V)  Hz   In(A)         I△n(mA)  I△no(mA)   Im (A)    力I△m(A)    时间(s)                                                                                                        32A
                                                                                                                                                                                                                  40A
                                                                                                                                                                                                                  50A
              2极                 230                        30,50,                                                                                                                                                63A
                          63            50    25、40、63      100,300  0.5        500       500        0.1s
              4极                 400
            注:ln=63A,lm=l△m=630A

            外形尺寸与安装尺寸                                                                                                                                              正常工作条件和安装条件

            本系列断路器的外形尺寸符合图2要求                                                                                                                                      □ 温度:周围空气温度上限不超过+40℃,下限不低于-5℃,且24h平均温度不超过+35℃;
                                                                                                                                                                   □ 海拔:安装地点海拔高度应不超过2000m;
                                                                               49
                                                                                                                                                                   □ 湿度:大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以允许有较高
                                                                                                                                                                      的相对湿度;例如在+20℃时,相对湿度为90%。但对由于温度变化可能偶尔产生适度的凝露,
                                   N               N
                                                                                                                                                                      应采取有效措施;
                                                                                                                                                                   □ 污染等级:2级;
                              88  81                                      35                                                                                       □ 安装条件:安装在无显著冲击,振动的场所,无爆炸危险的介质中;
                                                                                                                                                                   □ 安装方式:采用TH35-7.5安装轨安装;
                                  N                N                                                                                                               □ 安装类别:II、Ⅲ级。

                                     36                  72                        78
                                     二极                  四极

                                                 图2  RDB5L 外形尺寸及安装尺寸

            订货须知

            用户订货时必须说明:
            1 断路器的名称及型号;2 断路器的额定电流(A);3 额定剩余动作电流;4 数量。
            例如:订购RDB5L-63剩余电流动作断路器,两极,电磁式,额定电流40A,额定剩余动作电流30mA,数量50台。
            可写为:RDB5L-63 40A  2P 30mA 50只。
