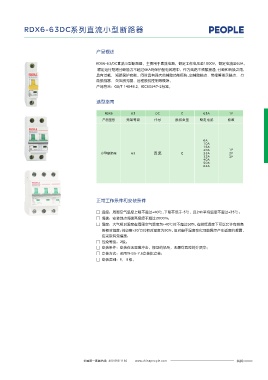

RDB5L-63系列电磁式剩余电流动作断路器 RDX6-63DC系列直流小型断路器

产品概述
L
N 熔断器
主开关 电源侧 RDX6-63/DC直流小型断路器 主要用于直流电路 额定工作电压至1000V，额定电流至63A,
，
，
漏电脱扣器
，
额定运行短路分断能力不超过6KA的保护配电线路中 作为线路不频繁接通、分断和转换之用，
试验电阻
电子控制部分 具有过载、 短路保护功能。同时具有强大的辅助功能模块,如辅助触点、带报警指示触点、 分
励脱扣器、 欠压脱扣器、远程脱扣控制等模块。
试验按钮(T) 零序电流互感器 产品符合：GB/T 14048.2、IEC60947-2标准。
负荷侧
电灯
选型指南
I
RDX6 63 DC C 63A 1P
产品型号 壳架等级 代号 脱扣类型 额定电流 极数
图1

主要技术数据
断路器基本参数见表1 6A
10A
表1 16A
20A 1P
小型断路器 63 直流 C 25A 2P
壳架等级 额定工 额定 额定电流 额定剩余 额定剩余 额定接通和 额定剩余接 剩余电流 32A 3P
产品极数 额定电流 作电压 频率 动作电流 不动作电流 分断能力 通和分断能 最大分断 40A
Inm(A) Ue(V) Hz In(A) I△n(mA) I△no(mA) Im (A) 力I△m(A) 时间(s) 50A
63A
2极 230 30,50,
63 50 25、40、63 100,300 0.5 500 500 0.1s
4极 400
注：ln=63A,lm=l△m=630A

外形尺寸与安装尺寸 正常工作条件和安装条件

本系列断路器的外形尺寸符合图2要求 □ 温度：周围空气温度上限不超过+40℃,下限不低于-5℃，且24h平均温度不超过+35℃；
□ 海拔：安装地点海拔高度应不超过2000m；
49
□ 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高
的相对湿度；例如在+20℃时，相对湿度为90%。但对由于温度变化可能偶尔产生适度的凝露，
N N
应采取有效措施；
□ 污染等级：2级；
88 81 35 □ 安装条件：安装在无显著冲击，振动的场所，无爆炸危险的介质中；
□ 安装方式：采用TH35-7.5安装轨安装；
N N □ 安装类别：II、Ⅲ级。

36 72 78
二极 四极

图2 RDB5L 外形尺寸及安装尺寸

订货须知

用户订货时必须说明：
1 断路器的名称及型号；2 断路器的额定电流（A）；3 额定剩余动作电流；4 数量。
例如：订购RDB5L-63剩余电流动作断路器，两极，电磁式，额定电流40A，额定剩余动作电流30mA，数量50台。
可写为：RDB5L-63 40A 2P 30mA 50只。

019 全国统一客服热线: 400 898 1166 www.chinapeople.com 全国统一客服热线: 400 898 1166 www.chinapeople.com 020
