P. 35

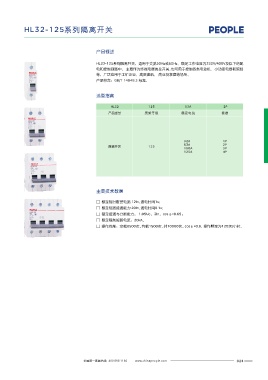

RDH3系列隔离开关  HL32-125系列隔离开关





 结构特点                                       产品概述

 开关系直接手柄操作、模数化、标准化导轨安装结构,尤其适合作终端组合电器。       HL32-125系列隔离开关,适用于交流50Hz或60Hz、额定工作电压为230V/400V及以下的配
 的配套隔离开关元件,由于动静触头采用合理的接触形式,导电和稳定性好。操作绝缘手柄与动触头连为一体,动触头随手柄拉开而断开,且  电和控制回路中, 主要作为终端电器的总开关,也可用于控制各类电动机、小功率电器和照明
 明显可见,无需另设闭合位置指示器。因手柄上附有一环箍,可与下端搭勾紧紧扣住,故可避免意外合闸,特别适合非专业人员使用。  等,广泛应用于工矿企业、高层建筑、 商业及家庭等场所。
                                            产品 符合:GB/T 14048.3 标准。

 外形及安装尺寸
                                            选型指南
 RDH3-63
                                                  HL32             125             63A              2P
 36  73
 2P  2P                                          产品型号            壳架等级             额定电流             极数
 1P  18  1P  70




 35.5  Tilt out   2  45  77                                                        32A              1P
                                                 隔离开关              125             63A              2P
                                                                                   100A             3P
 1 Lifr
                                                                                   125A             4P
 42

 RDH3-125

 54  71
 2P  2P  68
 1P  27  1P                                 主要技术数据
                                            □  额定短时耐受电流:12In,通电时间1s;
                                            □  额定短路接通能力:20In,通电时间0.1s;
 35.5  45  80                               □  额定接通与分断能力: 1.05Ue,3In,cosф=0.65;
 Tilt out   2
                                            □  额定限制短路电流:20kA。
 1 Lifr
                                            □  操作性能:空载8500次,有载1500次,共10000次,cosф=0.8,操作频率为120次/小时。


 50



 订货须知

 订货时须说明开关的型号名称、额定电流、开关的极数以及产品数量。
 如需订购RDH3-63隔离开关63A、  单极产品100台
 可写成RDH3-63 63A 1P 100只。
