P. 32
产品概述 技术参数

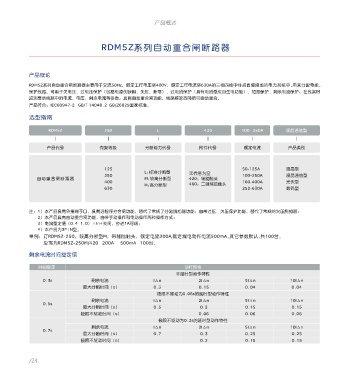

RDM5Z系列自动重合闸断路器 RDM5Z系列自动重合闸断路器
产品概论
壳架等级额定电流Inm(A) 125 250 400 630
RDM5Z系列自动重合闸断路器主要用于交流50Hz,额定工作电压至400V,额定工作电流至630A的三相四线中性点直接接地的电力系统中,用来分配电能, 额定电流In(A) 125 250 400 630
保护线路。可用于欠电压、过电压保护(包括电源侧缺相、失压、断零)、过电流保护(具有电流感应自生电功能)、短路保护、剩余电流保护;在线实时 电流整定值IR(A) (50~125)关闭,步进1A可调+ (100~250)关闭,步进1A可调+ (160~400)关闭,步进1A可调+ (252~630)关闭,步进1A可调+
监测显示线路中的电流、电压、剩余电流等参数;具有自动重合闸功能,线路解除故障后可自动重合。
极数 3P N(N极直通式)+
产品符合:IEC60947-2 GB/T 14048.2 GB/Z6829国家标准。
额定频率(Hz) 50
额定绝缘电压Ui(V) AC1000
选型指南
额定冲击耐受电压Uimp(V) 8000
额定工作电压Ue(V) AC400
RDM5Z 250 L 420 100-250A 液晶通信型
飞弧距离(mm) ≤50 ≤100
短路分断能力级别 L M H L M H L M H L M H
产品代号 壳架等级 分断能力代号 附件代号 额定电流 产品类别 额定极限短路分断能力Icu(kA) 35 50 65 35 50 85 50 65 85 50 65 85
额定运行短路分断能力Ics(kA) 25 35 42 25 42 50 35 42 55 35 42 55
额定短时耐受电流Icw(kA/0.5s) 5 8
使用类别 A A B B
125 50-125A 液晶型
L:标准分断型 无代号为空 50、100、200、300 50、100、200、300 50、100、200、300 50、100、200、300
250 100-250A 液晶通信型 额定剩余动作电流IΔn(mA) 1) 1) 1) 1)
自动重合闸断路器 M:较高分断型 420:辅助触头 500、800、自动 500、800、自动 500、800、1000、自动 500、800、1000、自动
400 160-400A 光伏型
H:高分断型 460:二组辅助触头 额定剩余不动作电流IΔno(mA) 0.5IΔn
630 252-630A 数码型
额定剩余短路接通(分断)能力IΔm(kA) 0.25Icu
非延时 0.3s
剩余电流动作时间(s)
延时性 0.5s、0.7s 2)
注:1)本产品具有外接端子口,具有远程序分合闸功能,替代了常规了分励脱扣器功能;自带过压、欠压保护功能,替代了常规的欠压脱扣器; 剩余电流动作类型 AC型
2)本产品具有自动重合闸功能,自带手动操作和电动操作两种操作方式; 重合闸时间(s) 20~60
3)电流整定值(0.4~1.0)×In+关闭,步进1A可调; 符合标准 IEC60947-2 GB/T 14048.2 GB/Z6829 GB/T32902
4)本产品为3P+N型。
适用工作环境温度 -25℃~+ 55℃
举例:订RDM5Z-250,较高分断型M,带辅助触头,额定电流200A,额定漏电动作电流500mA,其它参数默认,共100台。
电气寿命(次) 8000 8000 7500 7500
应写为RDM5Z-250M/420 200A 500mA 100台。 机械寿命(次) 20000 20000 10000 10000
剩余电流时间整定值 通讯功能
记录查询
时间设置
时间整定 动作特性
数据清零
非延时型动作特性
0.3s 剩余电流 IΔn 2IΔn 5IΔn 10IΔn 中文液晶显示
最大分断时间(s) 0.3 0.15 0.04 0.04 报警触头
辅助触头
极限不驱动为0.06s的延时型动作特性
二组辅助触头
剩余电流 IΔn 2IΔn 5IΔn 10IΔn
0.5s 辅助触头、报警触头
最大分断时间(s) 0.5 0.2 0.15 0.15
极限不驱动时间(s) 0.06 0.06 0.06 二组辅助触头、报警触头
w H
极限不驱动为0.2s的延时型动作特性 W 122 142 198 198
剩余电流 IΔn 2IΔn 5IΔn 10IΔn 外形尺寸 L 206 240 336 336
0.7s (mm) L
最大分断时间(s) 0.7 0.3 0.25 0.25
H 143 142 183 183
极限不驱动时间(s) 0.2 0.15 0.15
注:1)自动是指剩余电流自动跟踪功能;若需其它剩余电流动作值可特殊定制。
2)若需其它时间档位可特殊定制。
/24 /25
