产品概述



                                                                                                                                                                       RDXQ5系列双电源自动转换开关





                                                                                                                                              产品概述

                                                                                                                                              RDXQ5系列双电源自动转换开关主要用于交流50/60Hz,额定工作电压400V,额定工作电流6A至100A的电力系统中。产品常用、备用端进线可接两路
                                                                                                                                              电网电源或一路电网一路发电机电源。当一路电源异常(断相、过压、欠压)时,产品自动切换至另一路正常电源,以保障负载不间断供电。主要应用
                                                                                                                                              于高层建筑、商场、银行、医院、机场等不允许停电的重要场所。同时,产品具有短路保护、过载保护,以保证供电的可靠性和安全性。
                                                                                                                                              产品符合:GB/T 14048.11国家标准。


                                                                                                                                              选型指南

                                                                                                                                                          RDXQ5             63                B         /     4P           16A               Z


                                                                                                                                                        产品代号              壳架等级             断路器类型              极数          额定电流            控制器类型

                                                                                                                                                                                                                         6A     10A
                                                                                                                                                                                                                         16A   20A
                                                                                                                                                        双电源自动               63         D:表示DZ47,可不标         3P:三极        25A   32A      无:表示末端型
                                                                                                                                                       转换开关电器               100        B:表示RDB5             4P:四极        40A   50A      Z: 表示智能型
                                                                                                                                                                                                                         63A   80A
                                                                                                                                                                                                                         100A



                                                                                                                                              控制器功能

                                                                                                                                                功能名称                      RDXQ5-63/100末端型     RDXQ5-63/100智能型
                                                                                                                                                安装方式                      一体式                 一体式
                                                                                                                                                操作方式                      自动、手动               自动、手动
                                                                                                                                                转换方式                      自投自复                自投自复(默认)、自投不自复、互为备用
                                                                                                                                                监测功能                      A相断电检测              电源过压、欠压保护、三相电源检测(常用、备用)
                                                                                                                                                显示功能                      信号指示灯指示             信号指示灯指示
                                                                                                                                                                          _
                                                                                                                                                常用转备用延时(s)                                    0~255可设,    默认3

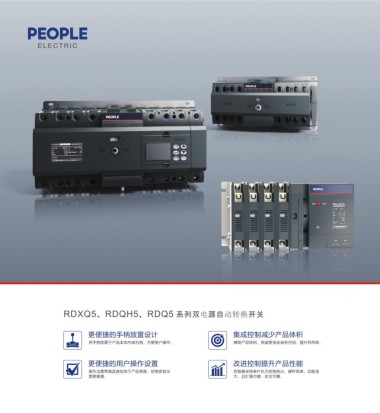

                       RDXQ5、RDQH5、RDQ5 系列双电源自动转换开关                                                                                             备用转常用延时(s)                _                   0~255可设,默认3
                                                                                                                                                                          _
                                                                                                                                                双分延时(s)                                       5~10可设或默认
                               更便捷的手柄放置设计                                        集成控制减少产品体积                                                     相序检测功能                    _                   可开,可关(默认)
                               将手柄放置于产品本体内或右侧,方便用户操作。                            精简产品体积,预留更多安装柜空间,提升利用率。                                        消防联动控制                    _                   DC12V~DC36V
                                                                                                                                                                          _
                                                                                                                                                发电机启动                                         有
                               更便捷的用户操作设置                                        改进控制提升产品性能                                                     备注                        _                   出厂后参数不可设,因此订单需备注设置要求,否则按默认设置。
                                                                                                                                                                                              过压值默认设270V,欠压值默认设170V。
                               操作设置界面直接安放于产品表面,控制参数设                             控制器采用单片机为控制核心,硬件简单,功能强
                               置更便捷。                                             大,且扩展方便,安全可靠。
