产品概述

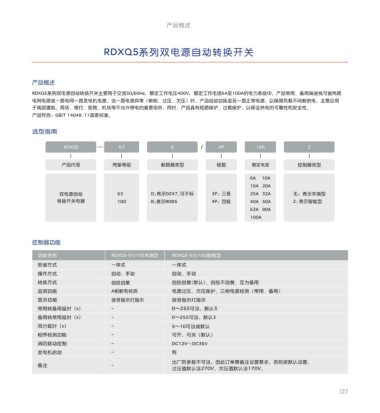

RDXQ5系列双电源自动转换开关

产品概述

RDXQ5系列双电源自动转换开关主要用于交流50/60Hz，额定工作电压400V，额定工作电流6A至100A的电力系统中。产品常用、备用端进线可接两路
电网电源或一路电网一路发电机电源。当一路电源异常（断相、过压、欠压）时，产品自动切换至另一路正常电源，以保障负载不间断供电。主要应用
于高层建筑、商场、银行、医院、机场等不允许停电的重要场所。同时，产品具有短路保护、过载保护，以保证供电的可靠性和安全性。
产品符合：GB/T 14048.11国家标准。

选型指南

RDXQ5 63 B / 4P 16A Z

产品代号 壳架等级 断路器类型 极数 额定电流 控制器类型

6A 10A
16A 20A
双电源自动 63 D:表示DZ47,可不标 3P：三极 25A 32A 无：表示末端型
转换开关电器 100 B:表示RDB5 4P：四极 40A 50A Z: 表示智能型
63A 80A
100A

控制器功能

功能名称 RDXQ5-63/100末端型 RDXQ5-63/100智能型
安装方式 一体式 一体式
操作方式 自动、手动 自动、手动
转换方式 自投自复 自投自复(默认)、自投不自复、互为备用
监测功能 A相断电检测 电源过压、欠压保护、三相电源检测（常用、备用）
显示功能 信号指示灯指示 信号指示灯指示
_
常用转备用延时（s） 0～255可设， 默认3
RDXQ5、RDQH5、RDQ5 系列双电源自动转换开关 备用转常用延时（s） _ 0～255可设，默认3
_
双分延时（s） 5～10可设或默认
更便捷的手柄放置设计 集成控制减少产品体积 相序检测功能 _ 可开，可关（默认）
将手柄放置于产品本体内或右侧，方便用户操作。 精简产品体积，预留更多安装柜空间，提升利用率。 消防联动控制 _ DC12V～DC36V
_
发电机启动 有
更便捷的用户操作设置 改进控制提升产品性能 备注 _ 出厂后参数不可设，因此订单需备注设置要求，否则按默认设置。
过压值默认设270V，欠压值默认设170V。
操作设置界面直接安放于产品表面，控制参数设 控制器采用单片机为控制核心，硬件简单，功能强
置更便捷。 大，且扩展方便，安全可靠。
