P. 53

产品概述                                                     产品概述

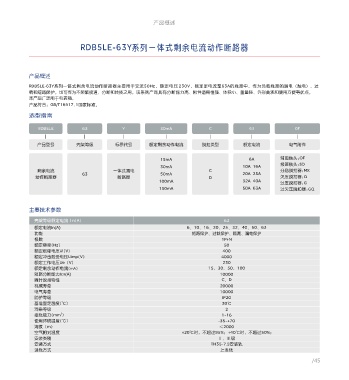

 RDB5-80S系列预付费小型断路器            RDB5LE-63Y系列一体式剩余电流动作断路器





 产品概论       产品概述

                  -
 RDB5-80S系列预付费小型断路器主要用于交流50Hz,额定工作电压230/400V,额定电流至80A,额定短路分断能力不超过6000A的保护配电线路中,主要与  RDB5LE 63Y系列一体式剩余电流动作断路器主要用于交流50Hz, 额定电压230V, 额定定电流至63A的线路中,作为负载线路的漏电(触电)、过
 单相/三相IC卡电能表配套使用,进行远距离欠费自动分闸,同时对线路起过载和短路保护的作用,也可作为线路的不频繁接通、分断和转换之用。  载和短路保护。也可作为不频繁接通、分断和转换之用。该系列产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。
            本产品广泛用于电表箱。
 产品符合:GB/T10963.1国家标准。
            产品符合:GB/T16917.1国家标准。
 选型指南       选型指南

 RDB5  80  S  1P+N  C  80  OF  RDB5LE  63      Y             30mA              C              63               OF


 产品型号  壳架等级  派生代号  极数  脱扣类型  额定电流  电气附件  产品型号  壳架等级  标示代号  额定剩余动作电流         脱扣类型            额定电流             电气附件


 32A  辅助触头:OF                                                15mA                             6A          辅助触头:OF
 报警触头:SD                                                                                                  报警触头:SD
 40A                                                         30mA                           10A  16A
 分励延时  1P+N  C  分励脱扣器:MX  剩余电流             一体式漏电                               C                          分励脱扣器:MX
 小型断路器  80  50A                 63                           50mA                           20A  25A
 脱扣  3P+N  D  欠压脱扣器:Q  动作断路器                 断路器                               D                          欠压脱扣器:Q
 63A  过压脱扣器:G                                               100mA                           32A  40A      过压脱扣器:G
 80A  过欠压脱扣器:GQ                                             150mA                           50A  63A      过欠压脱扣器:GQ

 主要技术参数
            主要技术参数
 壳架等级额定电流In(A)  80
 额定电流In(A)  32、40、50、63、80  壳架等级额定电流In(A)                                            63
 功能  短路保护、过载保护、电量为零时,自动拉闸断电  额定电流In(A)                                 6、10、16、20、25、32、40、50、63
 极数  1P+N、3P+N  功能                                                       短路保护、过载保护、隔离、漏  电保护
 额定频率(Hz)  50  极数                                                                   1P+N
 额定绝缘电压Ui(V)  AC400  额定频率(Hz)                                                        50
 额定冲击耐受电压Uimp(V)  4000  额定绝缘电压Ui(V)                                                 400
 额定工作电压Ue(V)  230/400  额定冲击耐受电压Uimp(V)                                              4000
 飞弧距离(mm)  ≤50  额定工作电压Ue(V)                                                         230
 短路分断能力Ics(A)  6000  额定剩余动作电流(mA)                                              15、30、50 、100
 瞬时脱扣特性  C、D  短路分断能力Icn(A)                                                         10000
 断路器的分励脱扣器时间(s)  1<t<2, 2<t<4  瞬时脱扣特性                                               C、D
 机械寿命  20000  机械寿命                                                                 20000
 电气寿命  10000  电气寿命                                                                 10000
 防护等级  IP20   防护等级                                                                  IP20
 基准整定温度(℃)  30℃  基准整定温度(℃)                                                          30℃
 污染等级  2      污染等级                                                                   2
 接线能力(mm 2 )  1 25~  接线能力(mm 2 )                                                    1 16~
 使用环境温度(℃)  -35 +70~  使用环境温度(℃)                                                    -35 +70~
 海拔(m)  ≤2000  海拔(m)                                                               ≤2000
 空气相对温度  +20℃时,不超过95%;+40℃时,不超过50%;  空气相对温度                          +20℃时,不超过95%;+40℃时,不超过50%;
 安装类别  Ⅱ、Ⅲ级   安装类别                                                                Ⅱ、Ⅲ级
 安装方式  TH35-7.5安装轨  安装方式                                                        TH35-7.5安装轨
 进线方式  上进线    进线方式                                                                 上进线
