产品概述 产品概述

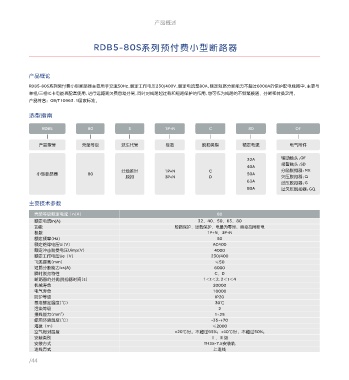

RDB5-80S系列预付费小型断路器 RDB5LE-63Y系列一体式剩余电流动作断路器

产品概论 产品概述

-
RDB5-80S系列预付费小型断路器主要用于交流50Hz,额定工作电压230/400V,额定电流至80A,额定短路分断能力不超过6000A的保护配电线路中,主要与 RDB5LE 63Y系列一体式剩余电流动作断路器主要用于交流50Hz， 额定电压230V， 额定定电流至63A的线路中，作为负载线路的漏电（触电）、过
单相/三相IC卡电能表配套使用,进行远距离欠费自动分闸,同时对线路起过载和短路保护的作用,也可作为线路的不频繁接通、分断和转换之用。 载和短路保护。也可作为不频繁接通、分断和转换之用。该系列产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。
本产品广泛用于电表箱。
产品符合：GB/T10963.1国家标准。
产品符合：GB/T16917.1国家标准。
选型指南 选型指南

RDB5 80 S 1P+N C 80 OF RDB5LE 63 Y 30mA C 63 OF

产品型号 壳架等级 派生代号 极数 脱扣类型 额定电流 电气附件 产品型号 壳架等级 标示代号 额定剩余动作电流 脱扣类型 额定电流 电气附件

32A 辅助触头:OF 15mA 6A 辅助触头:OF
报警触头:SD 报警触头:SD
40A 30mA 10A 16A
分励延时 1P+N C 分励脱扣器:MX 剩余电流 一体式漏电 C 分励脱扣器:MX
小型断路器 80 50A 63 50mA 20A 25A
脱扣 3P+N D 欠压脱扣器:Q 动作断路器 断路器 D 欠压脱扣器:Q
63A 过压脱扣器:G 100mA 32A 40A 过压脱扣器:G
80A 过欠压脱扣器:GQ 150mA 50A 63A 过欠压脱扣器:GQ

主要技术参数
主要技术参数
壳架等级额定电流Ｉn(A) 80
额定电流In(A) 32、40、50、63、80 壳架等级额定电流Ｉn(A) 63
功能 短路保护、过载保护、电量为零时，自动拉闸断电 额定电流In(A) 6、10、16、20、25、32、40、50、63
极数 1P+N、3P+N 功能 短路保护、过载保护、隔离、漏 电保护
额定频率(Hz) 50 极数 1P+N
额定绝缘电压Ui(V) AC400 额定频率(Hz) 50
额定冲击耐受电压Uimp(V) 4000 额定绝缘电压Ui(V) 400
额定工作电压Ue（V) 230/400 额定冲击耐受电压Uimp(V) 4000
飞弧距离(mm) ≤50 额定工作电压Ue（V) 230
短路分断能力Ics(A) 6000 额定剩余动作电流(mA) 15、30、50 、100
瞬时脱扣特性 C、D 短路分断能力Icn(A) 10000
断路器的分励脱扣器时间(s) 1＜t＜2, 2＜t＜4 瞬时脱扣特性 C、D
机械寿命 20000 机械寿命 20000
电气寿命 10000 电气寿命 10000
防护等级 IP20 防护等级 IP20
基准整定温度(℃) 30℃ 基准整定温度(℃) 30℃
污染等级 2 污染等级 2
接线能力(mm 2 ) 1 25~ 接线能力(mm 2 ) 1 16~
使用环境温度(℃) -35 +70~ 使用环境温度(℃) -35 +70~
海拔（m） ≤2000 海拔（m） ≤2000
空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%； 空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%；
安装类别 Ⅱ、Ⅲ级 安装类别 Ⅱ、Ⅲ级
安装方式 TH35-7.5安装轨 安装方式 TH35-7.5安装轨
进线方式 上进线 进线方式 上进线

/44 /45
