产品概述 产品概述

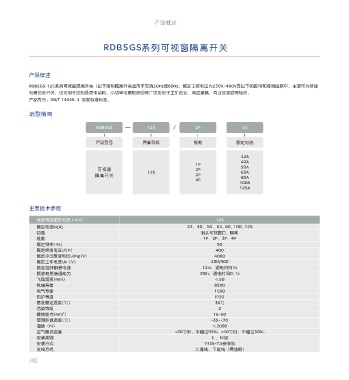

RDB5GS系列可视窗隔离开关 RDB5GQ系列自恢复式过欠压保护器

产品概述 产品概论

RDB5GS-125系列可视窗隔离开关（以下简称隔离开关适用于交流50Hz或60Hz，额定工作电压为230V/400V及以下的配电和控制回路中，主要作为终端 RDB5GQ自恢 复式过欠压保护器是新型智能保护电器，主要适用于交流电压230/400V，频率50Hz，额定工作电流100A及以下的用户或负载，主要用于住
电器的总开关，也可用于控制各类电动机、小功率电器和照明等广泛应用于工矿企业、高层建筑、商业及家庭等场所。 宅分户箱或其他需要保护的配电线路中，产品采用模数化标准设计，当供由线路出现过电压，欠电压时，保护器能迅速、安全地切断电源，避免异常电压送
产品符合：GB/T 14048.3 国家标准标准。 入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

选型指南 选型指南

RDB5GS 125 / 2P 63 RDB5GQ 100 / 1P+N

产品型号 壳架等级 极数 额定电流 产品型号 额定电流 极数

32A
40A
1P
可视窗 2P 50A 自恢复式过 32A、 40A、50A、 1P+N
125 63A
隔离开关 3P 80A 欠压保护器 63A、80A、100A 3P+N
4P
100A
125A

主要技术参数 主要技术参数

壳架等级额定电流Ｉn(A) 125 壳架等级额定电流Ｉn(A) 63、80、100
额定电流In(A) 32、40、50、63 80 100 125、 、 、 额定工作电流 32A 40A， , 50A, 63A, 80A, 100A
功能 触头可视窗口、隔离 额定电压 AC230V/400V，50Hz
极数 1P、2P、3P、4P 功能 过压保护,欠压保护
额定频率(Hz) 50 极数 1P+N、3P+N
额定绝缘电压Ui(V) 400 过压动作切断值 275V± 5V
额定冲击耐受电压Uimp(V) 4000 过压恢复值 240 260V~
额定工作电压Ue（V) 230/400 欠压动作切断值 160V±5V
额定短时耐受电流 12In，通电时间1s 欠压恢复值 185 195V~
额定短路接通能力 20In，通电时间0.1s 延时复位时间 30~10s
飞弧距离(mm) ≤50 电气机械寿命 >5万次
机械寿命 8500 功耗 <2W
电气寿命 1500 接线能力 <25mm 2
防护等级 IP20 防护等级 Ip20
基准整定温度(℃) 30℃ 基准整定温度(℃) 30℃
污染等级 2 污染等级 2
接线能力(mm 2 ) 16 50~ 接线能力(mm 2 ) 1 35~
使用环境温度(℃) -35~+ 70 使用环境温度(℃) -35~+ 70
海拔（m） ≤2000 海拔（m） ≤2000
空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%； 空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%；
安装类别 Ⅱ、Ⅲ级 安装类别 Ⅱ、Ⅲ级
安装方式 TH35-7.5安装轨 安装方式 TH35-7.5安装轨
进线方式 上进线、下进线（需注明） 进线方式 上进线、下进线（需注明）
