产品概述 产品概述

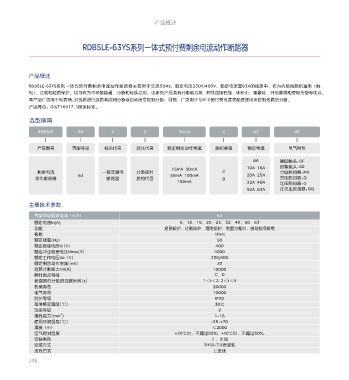

RDB5LE-63YS系列一体式预付费剩余电流动作断路器 RDSCB系列低压电涌保护器专用保护装置

产品概述 产品概述

RDB5LE-63YS系列一体式预付费剩余电流动作断路器主要用于交流50Hz， 额定电压230V/400V， 额定电流至63A的线路中，作为负载线路的漏电（触 低压电涌保护器专用保护装置(简称SSD)串联在SPD回路上，利用内部电流分选通道装置，实现工频小电流速断；雷电冲击大电流不脱扣。达到工频小
电）、过载和短路保护。也可作为不频繁接通、分断和转换之用。该系列产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。 电流SPD起火保护，雷电冲击SPD持续保护的作用。有效的解决了微型断路器存在的缺陷，是一种高效安全的SPD专用后备保护器。
本产品广泛用于电表箱,对线路进行远距离控制分断或自动信号控制分断。目前，广泛用于与IC卡预付费电度表配套使用来控制线路的分断。 本产品只限使用于SPD回路过电流保护或后备电流保护，请勿使用于其他场合。
产品符合：GB/T16917.1国家标准。 符合标准:NB/T42150国家标准。

选型指南
选型指南
RDB5LE 63 Y S 30mA C 63 OF
RDSCB B 20 4P 带通讯

产品型号 壳架等级 标示代号 派生代号 额定剩余动作电流 脱扣类型 额定电流 电气附件
产品型号 保护级 最大放 电流电 极数 功能
6A 辅助触头:OF
15mA 30mA 10A 16A 报警触头:SD
剩余电流 一体式漏电 分励延时 C 分励脱扣器:MX 15 20 1P
63 50mA 100mA 20A 25A 电涌保护器 A:T1保护级 25 40 2P
动作断路器 断路器 脱扣代号 D 欠压脱扣器:Q 无：常规
150mA 32A 40A 过压脱扣器:G 专用保护装置 B:T2保护级 60 80 3P 通讯：带通讯
50A 63A 过欠压脱扣器:GQ 100 4P

主要技术参数

壳架等级额定电流Ｉn(A) 63 主要技术参数
额定电流In(A) 6、10、16、20、25、32、40、50、63
功能 短路保护、过载保护、漏 电保护、电量为零时，自动拉闸断电 规格型号 RDSCB-B20 RDSCB-B40 RDSCB-B60 RDSCB-B80 RDSCB-B100 RDSCB-A15 RDSCB-A25
极数 1P+N
额定频率(Hz) 50 额定极限分断能力 kA)( 65 100
额定绝缘电压Ui(V) 400 试验类型 T2(8/20μs) T1(10/350μs)
额定冲击耐受电压Uimp(V) 4000 标称放电电流In(kA) 10 20 30 40 60 / /
额定工作电压Ue（V) 230/400 最大放电电流Imax(kA) 20 40 60 80 100 limp15 limp25
额定剩余动作电流(mA) 30 额定工作电压Ue AC400V(1P、2P、3P、4P、8P)
短路分断能力Icn(A) 10000 最小瞬时动作电流li 3±1A
瞬时脱扣特性 C、D 机械寿命 ＞4000
断路器的分励脱扣器时间(s) 1＜t＜2, 2＜t＜4 外壳防护等级 IP20
机械寿命 20000 接线螺丝 M5/扭矩3.0N.m
电气寿命 10000 接线能力(mm²) 2.5～25
防护等级 IP20 安装卡轨 EN60715(35mm)
基准整定温度(℃) 30℃
污染等级 2
接线能力(mm 2 ) 1 16~
使用环境温度(℃) -35 +70~
海拔（m） ≤2000
空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%；
安装类别 Ⅱ、Ⅲ级
安装方式 TH35-7.5安装轨
进线方式 上进线
