产品概述 产品概述

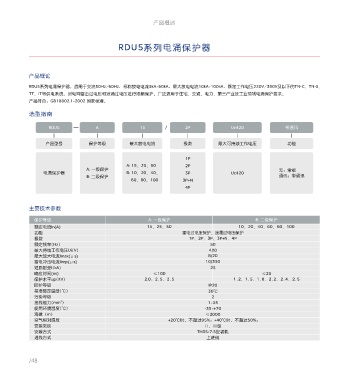

RDU5系列电涌保护器 RDU5Z系列直流电涌保护器

产品概论 产品概论

~
-
RDU5系列电涌保护器，适用于交流50Hz/60Hz，标称放电电流5kA~60kA，最大放电电流10kA 100kA，额定工作电压220V/380V及以下的TN-C、TN S、 RDU5Z系列电涌保护器(SPD)用于对雷电影响或其他瞬时过电压引起的电涌进行防护,将电源线上的浪涌大电流泄放到大地,对过电压进行限
制。适用于工业、建筑、民航、金融、电信、港口、风电等系统的电源防护、对雷电和操作过电压等抑制其瞬时过电压副值，泄放电涌能量，
TT、IT等供电系统，对电网雷击过电压和浪涌过电压进行限制保护。广泛适用于住宅、交通、电力、第三产业及工业领域电涌保护要求。
保护系统电路和设备的安全。
产品符合：GB18802.1-2002 国家标准。 产品符合： GB/ 8802.31 T 国家标准。
选型指南 选型指南
RDU5 A 15 / 2P Uc420 带通讯 RDU5Z 20 2P DC500V 带通讯

产品型号 保护等级 最大放电电流 极数 最大可持续工作电压 功能 产品型号 最大放 电流电 极数 工作电压 功能

1P
A: 15、25 、50 2P DC500V
A: 一级保护 无：常规 20 2P 无：常规
电涌保护器 B: 10、20、40、 3P Uc420 电涌保护器 DC800V
B: 二级保护 通讯：带通讯 40 3P 通讯：带通讯
60、80、100 3P+N DC1000V
4P

主要技术参数 主要技术参数

保护等级 A: 一级保护 B: 二级保护
最大持续工 最大放电
额定电流In(A) 15、25、50 10、20、40、60、80、100 型号规格 作电压UC 标称放电电流In 电流Imax 响应时间 工作环境温度
功能 雷电过电压保护、浪涌过电压保护
极数 1P、2P、3P、3P+N、4P RDU5Z-20 1000VDC 10kA 20kA ≤25ns -40 +70~ ℃
额定频率(Hz) 50 RDU5Z-40 20kA 40kA
最大持续工作电压Ui(V) 420
最大放大电流Imax(μs) 8/20
雷电冲击电流Iimp(μs) 10/350
短路耐受 (kA)I 25
响应时间(ns) ≤100 ≤25
保护水平up(KV) 2.0、2.5、2.5 1.2、1.5、1.8、2.2、2.4、2.5
防护等级 IP20
基准整定温度(℃) 30℃
污染等级 2
接线能力(mm 2 ) 1~35
使用环境温度(℃) -35 +70~
海拔（m） ≤2000
空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%；
安装类别 Ⅱ、Ⅲ级
安装方式 TH35-7.5安装轨
进线方式 上进线

/48 /49
