产品概述                                                     产品概述

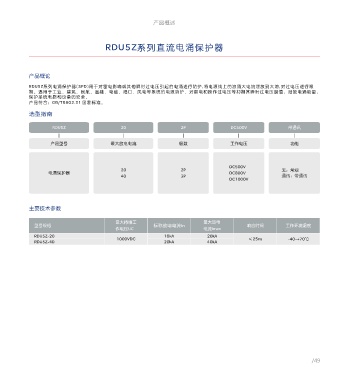

 RDU5系列电涌保护器                            RDU5Z系列直流电涌保护器





 产品概论       产品概论

 ~
 -
 RDU5系列电涌保护器,适用于交流50Hz/60Hz,标称放电电流5kA~60kA,最大放电电流10kA 100kA,额定工作电压220V/380V及以下的TN-C、TN S、  RDU5Z系列电涌保护器(SPD)用于对雷电影响或其他瞬时过电压引起的电涌进行防护,将电源线上的浪涌大电流泄放到大地,对过电压进行限
            制。适用于工业、建筑、民航、金融、电信、港口、风电等系统的电源防护、对雷电和操作过电压等抑制其瞬时过电压副值,泄放电涌能量,
 TT、IT等供电系统,对电网雷击过电压和浪涌过电压进行限制保护。广泛适用于住宅、交通、电力、第三产业及工业领域电涌保护要求。
            保护系统电路和设备的安全。
 产品符合:GB18802.1-2002  国家标准。  产品符合: GB/ 8802.31 T  国家标准。
 选型指南       选型指南
 RDU5  A  15  /  2P  Uc420  带通讯  RDU5Z        20                     2P                DC500V                带通讯


 产品型号  保护等级  最大放电电流  极数  最大可持续工作电压  功能  产品型号  最大放 电流电               极数                 工作电压                  功能

 1P
 A: 15、25 、50  2P                                                                      DC500V
 A: 一级保护  无:常规                                20                     2P                                   无:常规
 电涌保护器  B: 10、20、40、  3P  Uc420  电涌保护器                                                 DC800V
 B: 二级保护  通讯:带通讯                              40                     3P                                   通讯:带通讯
     60、80、100  3P+N                                                                   DC1000V
 4P



 主要技术参数     主要技术参数

 保护等级  A: 一级保护   B: 二级保护
                                            最大持续工                            最大放电
 额定电流In(A)  15、25、50  10、20、40、60、80、100  型号规格  作电压UC     标称放电电流In           电流Imax          响应时间           工作环境温度
 功能  雷电过电压保护、浪涌过电压保护
 极数  1P、2P、3P、3P+N、4P  RDU5Z-20              1000VDC          10kA            20kA            ≤25ns          -40 +70~  ℃
 额定频率(Hz)  50  RDU5Z-40                                       20kA            40kA
 最大持续工作电压Ui(V)  420
 最大放大电流Imax(μs)  8/20
 雷电冲击电流Iimp(μs)  10/350
 短路耐受 (kA)I  25
 响应时间(ns)  ≤100  ≤25
 保护水平up(KV)  2.0、2.5、2.5  1.2、1.5、1.8、2.2、2.4、2.5
 防护等级  IP20
 基准整定温度(℃)  30℃
 污染等级  2
 接线能力(mm 2 )  1~35
 使用环境温度(℃)  -35 +70~
 海拔(m)  ≤2000
 空气相对温度  +20℃时,不超过95%;+40℃时,不超过50%;
 安装类别  Ⅱ、Ⅲ级
 安装方式  TH35-7.5安装轨
 进线方式  上进线
