产品概述

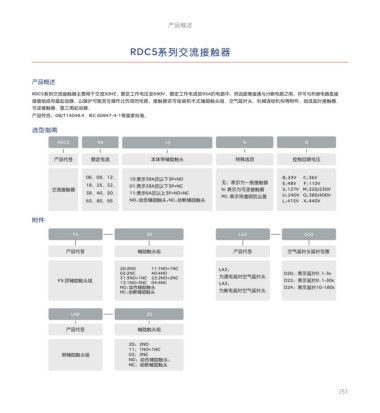

RDC5系列交流接触器
产品概述
RDC5系列交流接触器主要用于交流50HZ 额定工作电压至690V， ， 额定工作电流至95A的电路中，供远距离接通与分断电路之用，并可与热继电器直接
插接组成电磁起动器，以保护可能发生操作过负荷的电路。接触器还可组装积木式辅助触头组、空气延时头、机械连锁机构等附件，组成延时接触器、
可逆接触器、星三角起动器。
产品符合：GB/T14048.4、IEC 60947-4-1等国家标准。
选型指南
RDC5 09 10 N B
产品代号 额定电流 本体带辅助触头 特殊选项 控制回路电压
06、09、12、 10:表示38A及以下3P NO+ B:24V C:36V
18、25、32、 01:表示38A及以下3P+NC 无：表示为一般接触器 E:48V F:110V
交流接触器 N: 表示为可逆接触器 S:127V M:220/230V
38、40、50、 11:表示6A及以上3P+NO+NC
PC: 表示带透明防尘盖 U:240V Q:380/400V
65、80、95 NO:动合辅助触头;NC:动断辅助触头 L:415V X:440V
附件
F5 20 LA2 D20
产品代号 辅助触头组 产品代号 空气延时头延时范围
20:2NO 11:1NO+1NC LA2：
02:2NC 40:4NO D20: 表示延时0.1-3s
31:3NO+1NC 22:2NO+2NC 为通电延时空气延时头
F5:顶辅助触头组 D22: 表示延时0.1-30s
13:1NO+3NC 04:4NC LA3：
NO:动合辅助触头 D24: 表示延时10-180s
NC:动断辅助触头 为断电延时空气延时头
RDC5 系列交流接触器 RDR5 系列热过载继电器 LA8 20
产品代号 辅助触头组
结构优化质量提升更可靠 功能指示更准确
全方位优化产品结构，改善产品防尘功能，提升产 整定电流可调，用户可按实际情况更精准的设置 20：2NO
品性能和质量。 用电参数。 11：1NO+1NC
侧辅助触头组 02：2NC
NO：动合辅助触头;
卓越的性能寿命更持久 搭配组合更便捷 NC：动断辅助触头
超长电寿命达110万次，专业的自动化检测设备， 可与接触器组合安装也可独立安装，快速断电功
保证产品的稳定性。 能；转动旋钮，安全复位，操作更方便直观。
