产品概述 技术参数

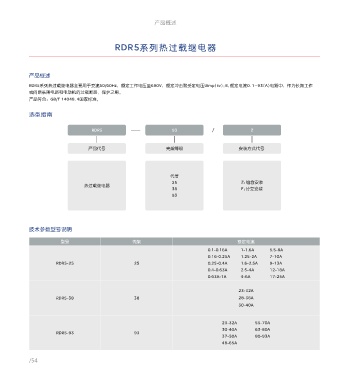

RDR5系列热过载继电器 RDR5系列热过载继电器

产品概述 主要技术参数

RDR5系列热过载继电器主要用于交流50/60Hz 额定工作电压至690V， 额定冲击耐受定电压Uimp(kv):8,额定电流0.1-93(A)电路中，作为长期工作
，
项目 RDR5-25 RDR5-38 RDR5-93
或间断长期电路和电动机的过载断路、保护之用。
电流等级 25 38 93
产品符合：GB/T 14048.4国家标准。
额定绝缘电压Ui(V) 690 690 690
选型指南 断相保护 有 有 有
手动与自动复位 有 有 有
RDR5 93 / Z 温度补偿 有 有 有
脱扣指示 有 有 有
测试按钮 有 有 有
产品代号 壳架等级 安装方式代号
停止按钮 有 有 有
安装方式 插入式 插入式 插入式
辅助触头 1NO+1NC 1NO+1NC 1NO+1NC
代号 AC-15 220V 额定电流 A
25 Z:组合安装 2.7 2.7 2.7
热过载继电器 AC-15 380V 额定电流 A
38 F:分立安装 1.5 1.5 1.5
93 DC-13 220V 额定电流 A 0.2 0.2 0.2

适配的接触器 RDC5-06 09 12 18 25 38, , , , , RDC5-32,38 RDC5-40,50,65,80,95

额定冲击耐受电压Uimp 8kV
技术参数型号说明 符合标准 GB/T 14048.4 IEC60947-4-1

型号 壳架 整定电流
0.1-0.16A 1-1.6A 5.5-8A 附件说明
0.16-0.25A 1.25-2A 7-10A
RDR5-25 25 0.25-0.4A 1.6-2.5A 9-13A 名称 型号 用途
0.4-0.63A 2.5-4A 12-18A 与RDR5-25/F组成
0.63A-1A 4-6A 17-25A 安装座 RDR5-25/F
分立安装产品
23-32A 与RDR5-38F组成
安装座 RDR5-38/F
RDR5-38 38 28-36A 分立安装产品
30-40A 与RDR5-93/F组成
安装座 RDR5-93/F
分立安装产品
23-32A 55-70A
30-40A 63-80A
RDR5-93 93
37-50A 80-93A
48-65A

/54 /55
