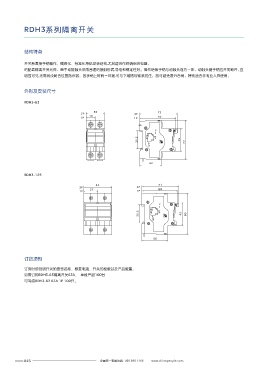

RDH3系列隔离开关                                                                                                             HL32-125系列隔离开关





            结构特点                                                                                                                                                   产品概述

            开关系直接手柄操作、模数化、标准化导轨安装结构,尤其适合作终端组合电器。                                                                                                                   HL32-125系列隔离开关,适用于交流50Hz或60Hz、额定工作电压为230V/400V及以下的配
            的配套隔离开关元件,由于动静触头采用合理的接触形式,导电和稳定性好。操作绝缘手柄与动触头连为一体,动触头随手柄拉开而断开,且                                                                                         电和控制回路中, 主要作为终端电器的总开关,也可用于控制各类电动机、小功率电器和照明
            明显可见,无需另设闭合位置指示器。因手柄上附有一环箍,可与下端搭勾紧紧扣住,故可避免意外合闸,特别适合非专业人员使用。                                                                                            等,广泛应用于工矿企业、高层建筑、 商业及家庭等场所。
                                                                                                                                                                   产品 符合:GB/T 14048.3 标准。

            外形及安装尺寸
                                                                                                                                                                   选型指南
            RDH3-63
                                                                                                                                                                         HL32             125             63A               2P
                                           36                          73
                                     2P                      2P                                                                                                         产品型号            壳架等级             额定电流              极数
                                     1P  18                  1P        70




                                                              35.5    Tilt out   2  45  77                                                                                                                32A              1P
                                                                                                                                                                        隔离开关              125             63A              2P
                                                                                                                                                                                                          100A             3P
                                                                   1 Lifr
                                                                                                                                                                                                          125A             4P
                                                                   42

            RDH3-125

                                            54                         71
                                    2P                        2P       68
                                    1P   27                   1P                                                                                                   主要技术数据
                                                                                                                                                                   □  额定短时耐受电流:12In,通电时间1s;
                                                                                                                                                                   □  额定短路接通能力:20In,通电时间0.1s;
                                                               35.5               45  80                                                                           □  额定接通与分断能力: 1.05Ue,3In,cosф=0.65;
                                                                        Tilt out   2
                                                                                                                                                                   □  额定限制短路电流:20kA。
                                                                     1 Lifr
                                                                                                                                                                   □  操作性能:空载8500次,有载1500次,共10000次,cosф=0.8,操作频率为120次/小时。


                                                                     50



            订货须知

            订货时须说明开关的型号名称、额定电流、开关的极数以及产品数量。
            如需订购RDH3-63隔离开关63A、  单极产品100台
            可写成RDH3-63 63A 1P 100只。
