P. 33

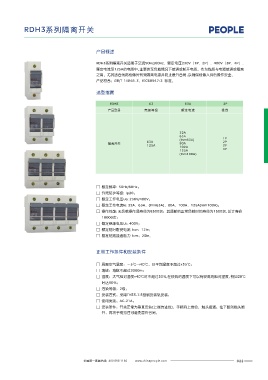

RDX6-63DC系列直流小型断路器 RDH3系列隔离开关
主要技术数据 产品概述
断路器在正常安装条件和基准环境温度(30-35)℃下,过电流脱扣特性符合表1的规定。 RDH3系列隔离开关适用于交流50Hz/60Hz、额定电压230V(1P、2P)、400V(3P、4P)、
断路器的主要技术性能指标见表1、表2。 额定电流至125A的电路中,主要供无负载情况下接通或断开电路,作为线路与电源接通或隔离
表1
之用。尤其适合线路检修时有效隔离电源并防止意外合闸,以确保检修人员的操作安全。
序号 脱扣类型 额定电 流 In 试验电流 A 约定时间 预期结果 起始状态 产品符合:GB/T 14048.3、IEC60947-3 标准。
1 C 所有值 1.13In t≤1h 不脱扣 冷态
选型指南
2 C 所有值 1.45In t<1h 脱扣 紧接着序号1试验后
RDH3 63 63A 2P
≤32A 1s<t<60s
3 C 2.55In 脱扣 冷态 产品型号 壳架等级 额定电流 极数
32A<In≤63A 1s<t<120s
4 C 所有值 5In(AC)、7In(DC) t≤0.1s 不脱扣 冷态
5 C 所有值 10In(AC)、15In(DC) t<0.1s 脱扣 冷态
表2 32A
63A
脱扣类型 额定电流 A 额定短路分断能力 A 时间常数T (Inm63A) 1P
隔离开关 63A 80A 2P
C 1≤In≤63 6000 4ms 125A 100A 3P
125A 4P
(Inm100A)
外形与安装尺寸
66
36
49.5
18
5.5
□ 额定频率: 50Hz/60Hz;
□ 外壳防护等级: Ip20;
80 35.5 45 □ 额定工作电压Ue: 230V/400V;
□ 额定工作电流Ie: 32A、63A、(Inm63A),80A、100A、125A(Inm100A);
□ 操作性能: 无负载操作通寿命为8500次;其通断的正常负载时的寿命为1500次,总计寿命
10000次;
72
□ 额定绝缘电压Ui : 400V;
断路器的外形、安装尺寸图
□ 额定短时耐受电流 Icw:12Ie;
□ 额定短路接通能力 Icm:20Ie。
订货须知
订购断路器时,需指明下述各点: 正常工作条件和安装条件
□ 断路器型号和名称,如RDX6-63/DC直流小型断路器;
□ 断路器的极数,如2极; □ 周围空气温度:-5℃~+40℃,日平均温度不超过+35℃;
□ 额定电流,如25A; □ 海拔:海拔不超过2000m;
□ 脱扣器类型; □ 湿度:大气相对湿度+40℃时不超过50%,在较低的温度下可以有较高的相对湿度,例如20℃
□ 订货数量。 时达90%;
例:订RDX6-63/DC直流小型断路器,额定电流为40A,2极,C型,1000台。 □ 污染等级:2级;
应写为:RDX6-63DC C40 2P 1000只。 □ 安装方式:采用TH35-7.5型钢安装轨安装;
□ 使用类别:AC-21A;
□ 安装条件:开关正常为垂直安装(上端为进线),手柄向上推合,触头接通;往下扳则触头断
开,再将手柄扣住可避免意外合闸。
